PLC系统的基本构成

2.   中央控制处理单元(CPU)

可编程控制器中常用的CPU主要采用通用微处理器、单片机和双极型位片式微处理器三种类型。通用微处理器有8080、8086、80286、80386等；单片机有8031、8096等；位片式微处理器的AM2900、AM2903等。FX2可编程控制器使用的微处理器是16位的8096单片机。

3.   存储器

可编程控制器配有两种存储器：系统存储器和用户存储器。

系统存储器：存放系统管理程序。

用户存储器：存放用户编制的控制程序。

4.   输入接口电路

PLC通过输入单元可实现将不同输入电路的电平进行转换，转换成PLC所需的标准电平供PLC进行处理。

接到PLC输入接口的输入器件是：各种开关、按钮、传感器等。各种PLC的输入电路大都相同，PLC输入电路中有光耦合器隔离，并设有RC滤波器，用以消除输入触点的抖动和外部噪声干扰。PLC输入电路通常有三种类型：直流(12∽24)V输入、交流(100∽120)V输入与交流(200∽240)V输入和交直流(12∽24)V输入

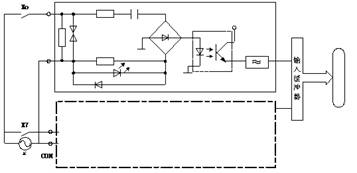

图2  直流输入模块

图3  交、直流输入模块

图4  交流输入模块

5.   输出接口电路

PLC的输出有三种形式，即继电器输出、晶体管输出、晶闸管输出。如图所示：

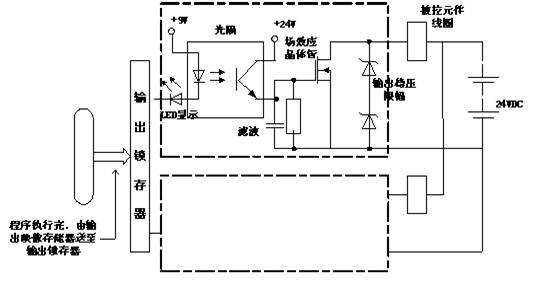

图5  场效应晶体管输出方式（直流输出）

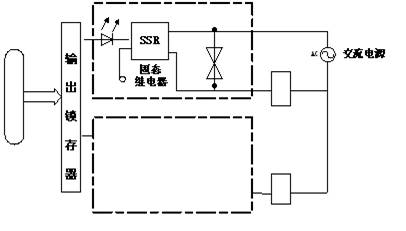

图6  可控硅输出方式（交流输出）

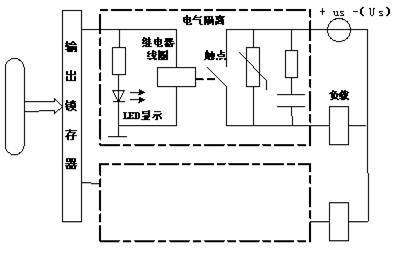

图7  继电器输出方式（交直流输出）

输出端子有两种接法：

一种是输出各自独立，无公共点：各输出端子各自形成独立回路。

一种为每4∽8个输出点构成一组，共有一个公共点：在输出共用一个公共端子时，必须用同一电压类型和同一电压等级，但不同的公共点组可使用不同电压类型和等级的负载，且各输出公共点之间是相互隔离的。

输入输出端子处理的过程如下：

6.   电源

PLC的供电电源一般是市电，也有用直流24V电源供电的。

7.   编程器

利用编程器可将用户程序输入PLC的存储器，还可以用编程器检查程序、修改程序；利用编程器还可以监视PLC的工作状态。编程器一般分简易型 和智能型。

8.   PLC的软件结构

在可编程控制器中，PLC的软件分为两大部分：

1.      系统监控程序：用于控制可编程控制器本身的运行。主要由管理程序、用户指令解释程序和标准程序模块，系统调用。

2.      用户程序：它是由可编程控制器的使用者编制的，用于控制被控装置的运行。
