带式浓缩脱水
发布时间：2020-08-05 17:29:30 来源：admin
主要用途

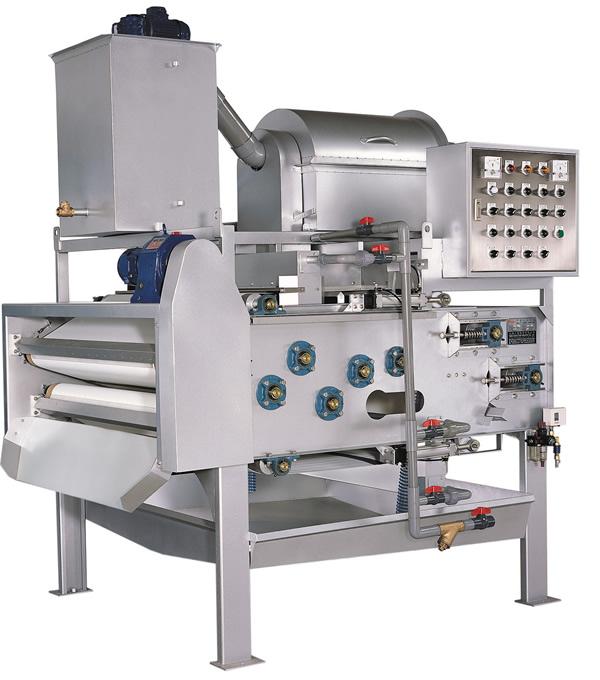

带式浓缩脱水一体机主要用于城市污水生化处理的剩余污泥或混合污泥的浓缩与脱水，是一种将污泥形成泥饼的高效脱水设备，可适用于给水排水、造纸、铸造、皮革、纺织、化工、食品等各个行业的污泥脱水。
结构原理
该设备主要由带式浓缩机与脱水机两部分组成，污泥经过投加聚凝剂后，在污泥混台器内进行充分混台反应后流入重力脱水段，在重力的作用下，污泥中的大量游离水从滤带的缝隙中流出，进入集水箱中，然后经楔形预压段导向，使污泥逐渐整平并受到轻度的挤压而进一步脱水，再进入S形多棍压榨区段，污泥被夹在上、下层滤布中间经若干个不同直径的辊筒反复压榨，这时对污泥造成剪切，促使污泥进一步脱水，形成泥饼，后通过刮刀将泥饼刮落外运，而上、下滤带进行冲洗后重新使用。
性能特点
1、无级调整电机驱动，可随时调节运行速度，适应性强。
2、特制冲洗喷嘴及防堵塞装置，使滤带冲洗干净。
3、脱水头棍采用T型泄水槽，压榨水迅速出流。
4、重力脱水段呈倾斜设计，污泥的静水头加大，可增强脱水效果，使污泥在压榨前能充分稠化。
5、整机结构紧凑，滤带自动纠偏，运行噪声低，电耗省，用药量少、脱水效果好、运行费用低。
技术参数
机型 | 带宽（mm） | 功率（kw） | 冲网水 | 压缩空气 | 运行重量（kg） | |||
浓缩 | 压滤 | 耗水量(m3/h) | 压力（MPa） | 耗气量 | 压力 | |||
500 | 500 | 0.55 | 1.1 | 5 | ≥0.5 | 0.3 | 68.6 | 6800 |
1000 | 1000 | 0.55 | 1.5 | 7.5 | ≥0.5 | 0.3 | 68.6 | 11600 |
1500 | 1500 | 0.55 | 2.2 | 12 | ≥0.5 | 0.3 | 68.6 | 12200 |
2000 | 2000 | 0.55 | 2.2 | 15 | ≥0.5 | 0.4 | 68.6 | 13800 |
2500 | 2500 | 0.75 | 3 | 25 | ≥0.5 | 0.4 | 68.6 | 14300 |
外形及安装基础图
1、放空管 2、进料口 3、聚凝搅拌装置 4、搅拌罐 5、污泥分配嚣 6、浓缩张紧装置 7、浓缩调偏装置 8、清洗管接口 9、气动元件箱 10、浓缩驱动装置 11、压榨调偏装置 12、滤带 13、压榨辊 14、压榨驱动装置 15、刮泥板 16、预脱水辊 17、下位辊 18、 压榨接木盘 19、浓缩接水盘 20、压榨气动张紧装置 21、机架
注：DNT型带式浓缩脱水一体机安装基础圈与DT型带式脱水机安装基础图相同。
（技术参数型号说明介绍及图片仅供参考，*终以签约及实物为准）
